Beschreibung
Baureihe FB; Binäre Eingabe; Ex ia; NAMUR-Eing./Kontakt/Opto; Inst. in Zone 1/ Zone 21; belegt 1 Steckplatz; 2-kanalig; Leitungsüberwachung (LFD); Kanalweise galv. Trennung

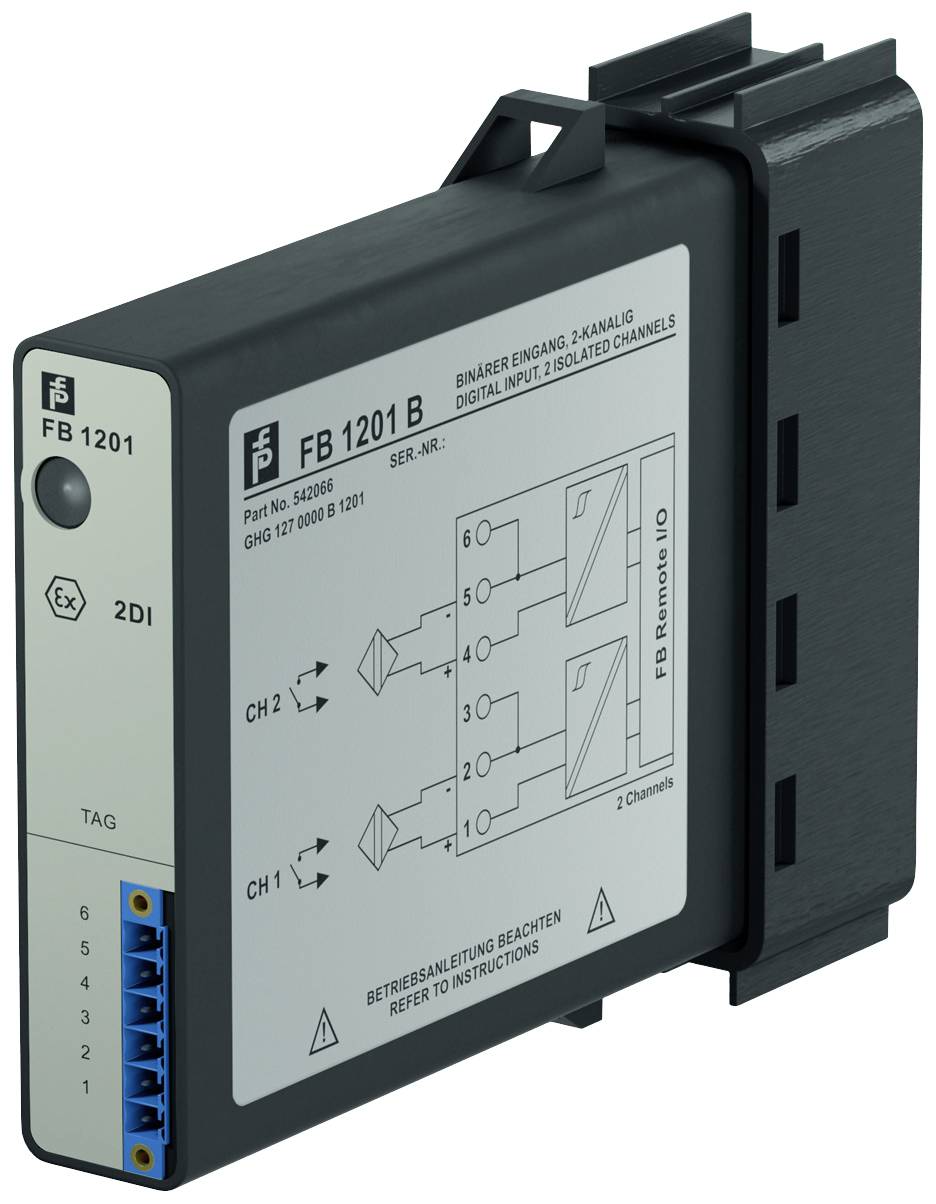

Pepperl+Fuchs 542066 FB1201B I/O-Modul
Abbildung ähnlich
585,00 €
inkl. MwSt.
Gratis Versand
Lieferzeit:
3-4 Tage
lieferbar ab 16.01.2026
Bis 31.01.2026 kostenlose Rücksendung
Lieferung bis 24.12. kann nicht garantiert werden!
585,00 €
inkl. MwSt.
Gratis Versand
Produktbeschreibung
Eigenschaften
Steckplätze
Belegte Steckplätze: 1
Versorgung
Anschluss: Backplane-Bus
Bemessungsspannung: 12 V DC , nur in Verbindung mit den Netzteilen FB92**
Verlustleistung: 0,65 W
Leistungsaufnahme: 0,65 W
Interner Bus
Anschluss: Backplane-Bus
Schnittstelle: herstellerspezifischer Bus zum Standard-Buskoppler
Binäreingang
Anzahl der Kanäle: 2
Sensoranschaltung
Anschluss: NAMUR-Sensor
Anschluss [2]: potenzialfreier Kontakt
Anschluss [3]: aktives binäres Signal 24 V DC
Anschluss: Kanal I: 1+, 2/3-; Kanal II: 4+, 5/6-
Bemessungswerte: nach EN 60947-5-6 (NAMUR)
Schaltpunkt/Schalthysterese: 1,2 ... 2,1 mA / ± 0,2 mA
Innenwiderstand: 1 kΩ
Leitungsfehlerüberwachung: kanalweise ein-/abschaltbar im Konfigurationstool
Anschluss: mechanischer Schalter mit zusätzlicher Widerstandsbeschaltung (siehe Blockschaltbild) Näherungsschalter ohne Zusatzbeschaltung
Leitungskurzschluss: < 360 Ω
Leitungsbruch: < 0,35 mA
Mindestimpulsdauer: 20 ms
Anzeigen/Einstellungen
LED-Anzeige: LED grün: Versorgung | LED rot: Leitungsfehler Kanal 1 | LED gelb: Status Kanal 1
Codierung: optionale mechanische Kodierung in der Frontbuchse
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 61326-1:2013
Konformität
Elektromagnetische Verträglichkeit: NE 21
Schutzart: IEC 60529
Umweltprüfung: EN 60068-2-14
Schockfestigkeit: EN 60068-2-27
Schwingungsfestigkeit: EN 60068-2-6
Schadgas: EN 60068-2-42
Relative Luftfeuchtigkeit: EN 60068-2-78
Umgebungsbedingungen
Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F)
Lagertemperatur: -25 ... 85 °C (-13 ... 185 °F)
Relative Luftfeuchtigkeit: 95 % nicht kondensierend
Schockfestigkeit: Schockform I, Schockdauer 11 ms, Schockamplitude 15 g, Anzahl der Schocks 18
Schwingungsfestigkeit: Frequenzbereich 10 ...
