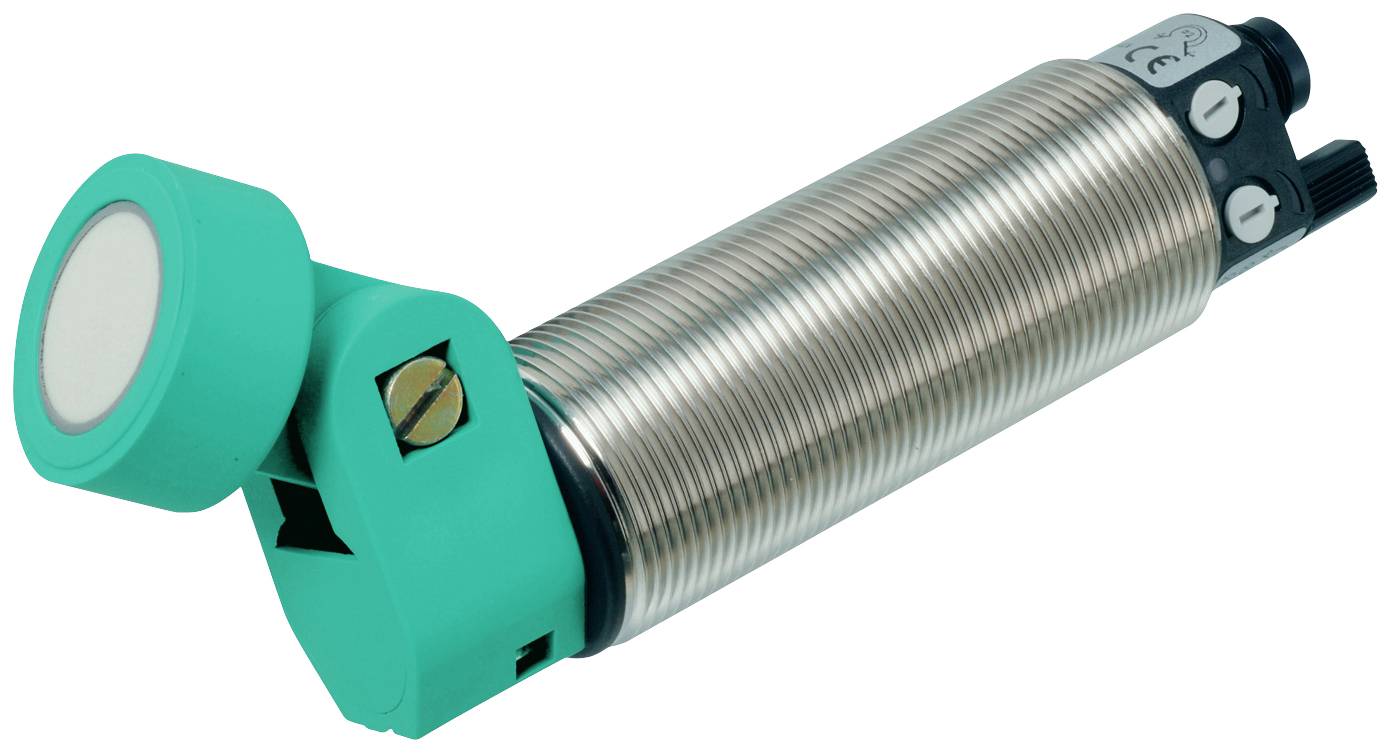

Pepperl+Fuchs 238401 Ultraschall-Sensor UC3500-30GM70S-UE2R2-V15 PNP 1St.

Beschreibung

Erfassungsbereich: 200 ... 3500 mm, Betriebsspannung: 20 ... 30 V DC (inklusive Restwelligkeit), Ausgangstyp: 1 Schaltausgang pnp, Schließer ( Öffner parametrierbar ), Ausgangstyp: 1 Spannungsausgang 0 ... 10 V , steigend/fallend parametrierbar

Eigenschaften

Allgemeine Daten
Erfassungsbereich: 200 ... 3500 mm
Einstellbereich: 300 ... 3500 mm
Blindzone: 0 ... 200 mm
Normmessplatte: 100 mm x 100 mm
Wandlerfrequenz: ca. 120 kHz
Ansprechverzug: ≤ 150 ms
Kenndaten
Temperaturdrift: ≤ ± 1,5 % des Endwertes
Bereitschaftsverzug: ≤ 175 ms
Grenzdaten
Zulässige Leitungslänge: max. 300 m
Anzeigen/Bedienelemente
LED gelb: Schaltzustand Schaltausgang
LED grün/gelb: gelb: Objekt im Auswertebereich | grün: Teach-In
Potentiometer: Schaltausgang einstellbar
Elektrische Daten
Bemessungsbetriebsspannung: 24 V DC
Betriebsspannung: 20 ... 30 V DC (inklusive Restwelligkeit)
Welligkeit: ≤ 10 %
Leerlaufstrom: ≤ 50 mA
Schnittstelle
Schnittstellentyp: Infrarot
Modus: Punkt-zu-Punkt-Verbindung
Eingang/Ausgang
Ein-/Ausgangsart: 1 Synchronisationsanschluss, bidirektional ( Voreinstellung: Gleichtaktbetrieb ) / Teach-In-Eingang
0-Pegel: ≤ 3 V
1-Pegel: ≥ 15 V
Eingangsimpedanz: typ. 900 Ω
Anzahl der Sensoren: max. 10
Schaltausgang
Ausgangstyp: 1 Schaltausgang pnp, Schließer ( Öffner parametrierbar )
Voreinstellung: 300 ... 3500 mm ( einstellbar über Potentiometer )
Wiederholgenauigkeit: ± 5 mm
Betriebsstrom: 300 mA , kurzschluss-/überlastfest
Schaltfrequenz: ≤ 2 Hz
Schalthysterese: 35 mm ( parametrierbar )
Spannungsfall: ≤ 3 V
Reststrom: ≤ 10 µA
Analogausgang
Ausgangstyp: 1 Spannungsausgang 0 ... 10 V , steigend/fallend parametrierbar
Voreinstellung: steigende Rampe ; Auswertegrenze A1: 300 mm ; Auswertegrenze A2: 3500 mm
Lastwiderstand: ≥ 2 kΩ
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN IEC 60947-5-2:2020 | IEC 60947-5-2:2019 | EN 60947-5-7:2003 | IEC 60947-5-7:2003
Zulassungen und Zertifikate
EAC-Konformität: TR CU 020/2011 | TR CU 037/2016
UL-
