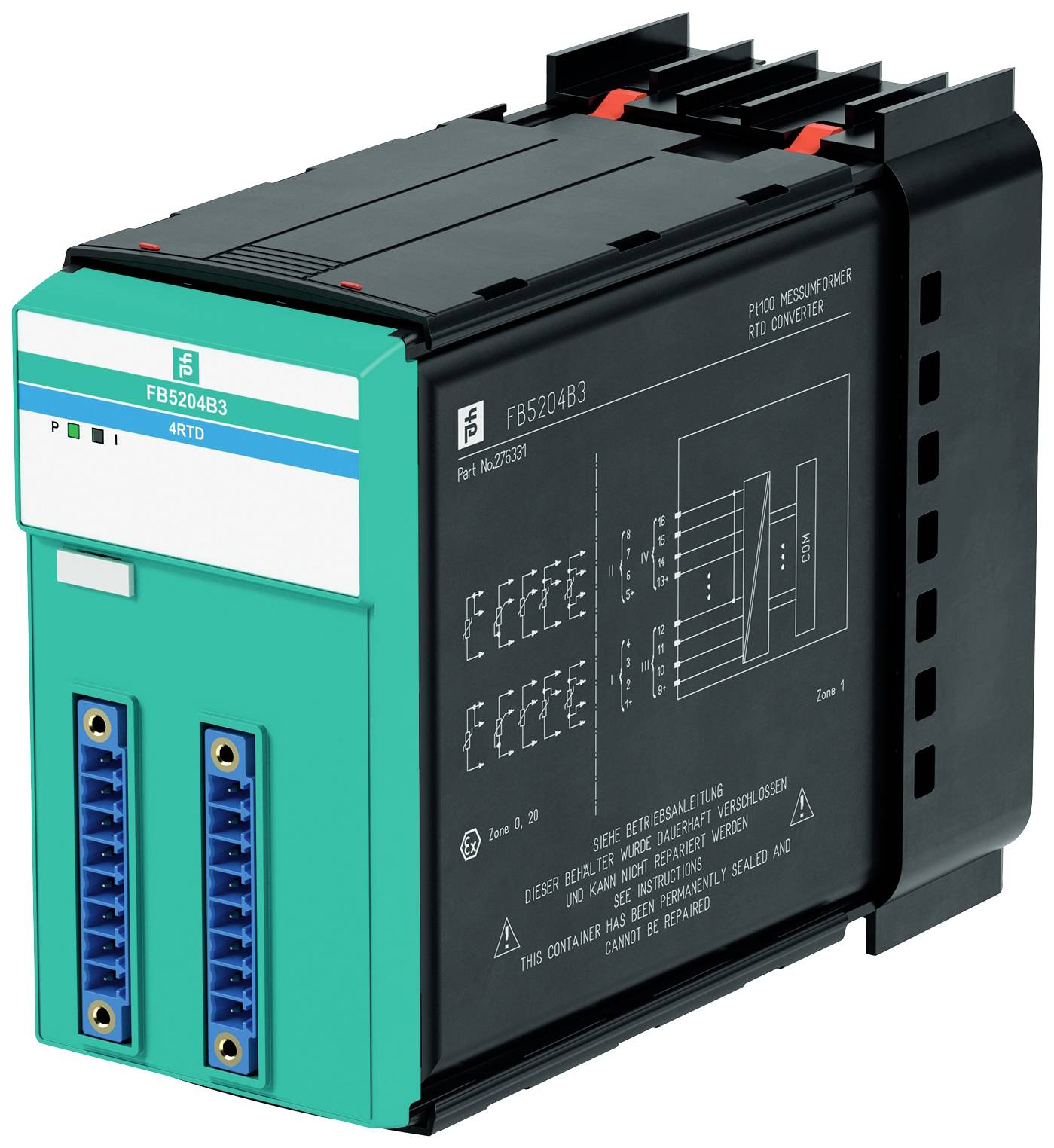

Abbildung ähnlich
Beschreibung
Baureihe FB; Pt100, Ni100-Messumformer; Ex ia; Inst. in Zone 1/ Zone 21; belegt 2 Steckplätze; 4-kanalig; Leitungsüberwachung (LFD)
1.135,00 €
inkl. MwSt.
Gratis Versand
auf Lager
Lieferzeit:
5-7 Tage
1.135,00 €
inkl. MwSt.
Gratis Versand
Ein Artikel genügt Ihnen nicht und Sie möchten Geld sparen?
| ab 3 Stück: | 1.123,65 € | 1,0% Ersparnis |
| ab 5 Stück: | 1.112,30 € | 2,0% Ersparnis |
| ab 10 Stück: | 1.100,95 € | 3,0% Ersparnis |
-
Produktbeschreibung
Eigenschaften
Steckplätze
Belegte Steckplätze: 2
Versorgung
Anschluss: Backplane-Bus
Bemessungsspannung: 12 V DC , nur in Verbindung mit den Netzteilen FB92**
Verlustleistung: 0,35 W
Leistungsaufnahme: 0,35 W
Interner Bus
Anschluss: Backplane-Bus
Schnittstelle: herstellerspezifischer Bus zum Standard-Buskoppler
Temperatureingang
Anzahl der Kanäle: 4
Geeignete Feldgeräte
Feldgerät: Widerstandsthermometer
Feldgerät [2]: Widerstandsferngeber
Feldgerät [3]: Potenziometer
Feldgeräteanschaltung
Anschluss: 2-Draht-Sensor
Anschluss [2]: 3-Draht-Sensor
Anschluss [3]: 4-Draht-Sensor
Anschluss: Kanal I: Widerstands-/Potentiometereingang 1 ... 4 | Kanal II: Widerstands-/Potentiometereingang 5 ... 8 | Kanal III: Widerstands-/Potentiometereingang 9 ... 12 | Kanal IV: Widerstands-/Potentiometereingang 13 ... 16
Messbereich: Pt100 (18-390 Ω) (500 Ω inkl. Leitungswiderstand) | Pt200 (37-780 Ω) | Pt500 (92-1952 Ω) | Pt1000 (185-3905 Ω) | Ni100 (69-270 Ω) | Ni500 (345-1350 Ω) | Ni1000 (690-2700 Ω)
Ferngeber: 0 ... 10 kΩ
Messstrom: 200 µA
Kleinste Spanne: 50 Ω für 0,1 % Genauigkeit
Linearitätsfehler: 0,1 %
Wandlungszeit: max. 500 ms (4-kanalig) | max. 1 s (für 4x 3-Ltr. Pt100)
Busy nach Download: 5 ... 15 s
Leitungswiderstand: max. 50 Ω je Ader
Leitungsfehlerüberwachung: kanalweise ein-/abschaltbar im Konfigurationstool
Leitungskurzschluss: < 10 Ω
Leitungsbruch: > 1 kΩ
Übertragungseigenschaften
Abweichung
Einfluss der Umgebungstemperatur: max. 0,1 %/10 K
Anzeigen/Einstellungen
LED-Anzeige: LED grün: Versorgung | LED rot: Leitungsfehler, Sammelalarm , blinkend: Kommunikationsfehler
Codierung: optionale mechanische Kodierung in der Frontbuchse
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 61326-1
