Abbildung ähnlich
Beschreibung

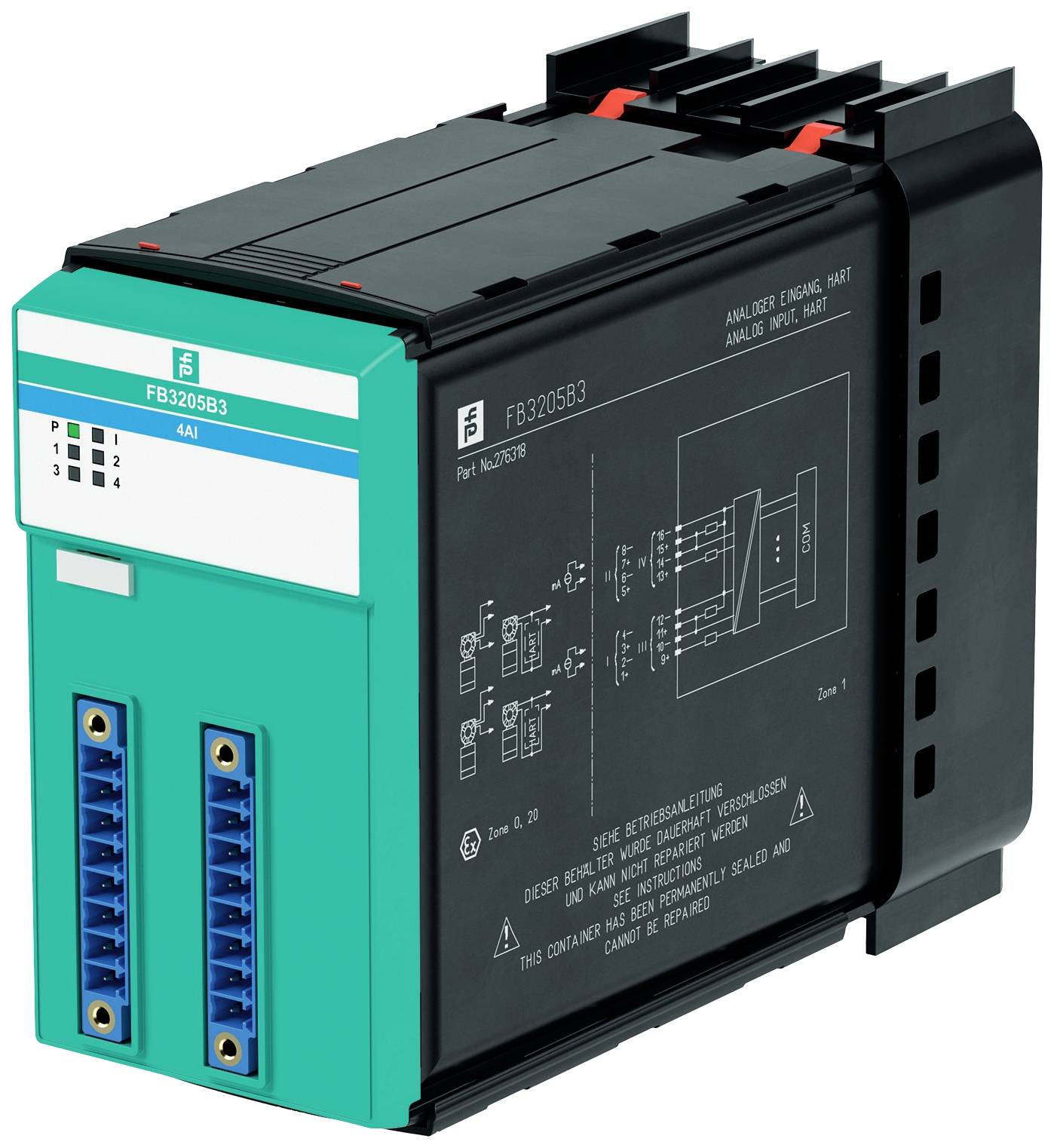

Baureihe FB; Transmitter-Speisegerät; Ex ia; HART, 15V; Inst. in Zone 1/ Zone 21; belegt 2 Steckplätze; 4-kanalig; Leitungsüberwachung (LFD)
1.455,00 €
inkl. MwSt.
Gratis Versand
auf Lager
Lieferzeit:
5-7 Tage
1.455,00 €
inkl. MwSt.
Gratis Versand
Ein Artikel genügt Ihnen nicht und Sie möchten Geld sparen?
| ab 3 Stück: | 1.440,45 € | 1,0% Ersparnis |
| ab 5 Stück: | 1.425,90 € | 2,0% Ersparnis |
| ab 10 Stück: | 1.411,35 € | 3,0% Ersparnis |
-
Produktbeschreibung
Eigenschaften
Steckplätze
Belegte Steckplätze: 2
Versorgung
Anschluss: Backplane-Bus
Bemessungsspannung: 12 V DC , nur in Verbindung mit den Netzteilen FB92**
Verlustleistung: 1,5 W
Leistungsaufnahme: 2,7 W
Interner Bus
Anschluss: Backplane-Bus
Schnittstelle: herstellerspezifischer Bus zum Standard-Buskoppler
Analogeingang
Anzahl der Kanäle: 4
Geeignete Feldgeräte
Feldgerät: Druckmessumformer
Feldgerät [2]: Durchflussmessumformer
Feldgerät [3]: Füllstandsmessumformer
Feldgerät [4]: Temperaturmessumformer
Feldgeräteanschaltung
Anschluss: 2-Draht-Transmitter
Anschluss [2]: 3-Draht-Transmitter
Anschluss [3]: 4-Draht-Transmitter
Anschluss: 2-Draht-Transmitter (HART):Speisekreis: Kanal I 1+, 2-, Kanal II 5+, 6-, Kanal III 9+, 10-, Kanal IV 13+, 14-3-Draht-Transmitter:Speisekreis: Kanal I 1+, 4-, Kanal II 5+, 8-, Kanal III 9+, 12-, Kanal IV 13+, 16-Messkreis: Kanal I 3+, 4-, Kanal II 7+, 8-, Kanal III 11+, 12-, Kanal IV 15+, 16-4-Draht-Transmitter (fremdgespeist):Messkreis: Kanal I 3+, 4-, Kanal II 7+, 8-, Kanal III 11+, 12-, Kanal IV 15+, 16-
Transmitterversorgungsspannung: min. 15 V bei 20 mA ; 21,5 V bei 4 mA
Eingangswiderstand: 15 Ω
Wandlungszeit: max. 100 ms
Leitungsfehlerüberwachung: kanalweise ein-/abschaltbar im Konfigurationstool , parametrierbar im Konfigurationstool
Leitungskurzschluss: Werkseinstellung: > 22 mA parametrierbar im Bereich 0 ... 26 mA
Leitungsbruch: Werkseinstellung: < 1 mA parametrierbar im Bereich 0 ... 26 mA
HART-Kommunikation: ja
HART-Sekundärvariable: nein
Übertragungseigenschaften
Abweichung
Nach Kalibrierung: 0,1 % des Signalbereiches bei 20 °C (68 °F)
Einfluss der Umgebungstemperatur: 0,1 %/10 K des Signalbereiches
Auflösung: 12 Bit (0 ... 26 mA)
Aktualisierungszeit: 100 ms
Anzeigen/Einstellungen
LED-Anzeige: Power-LED (P) grün:Stichwörter
