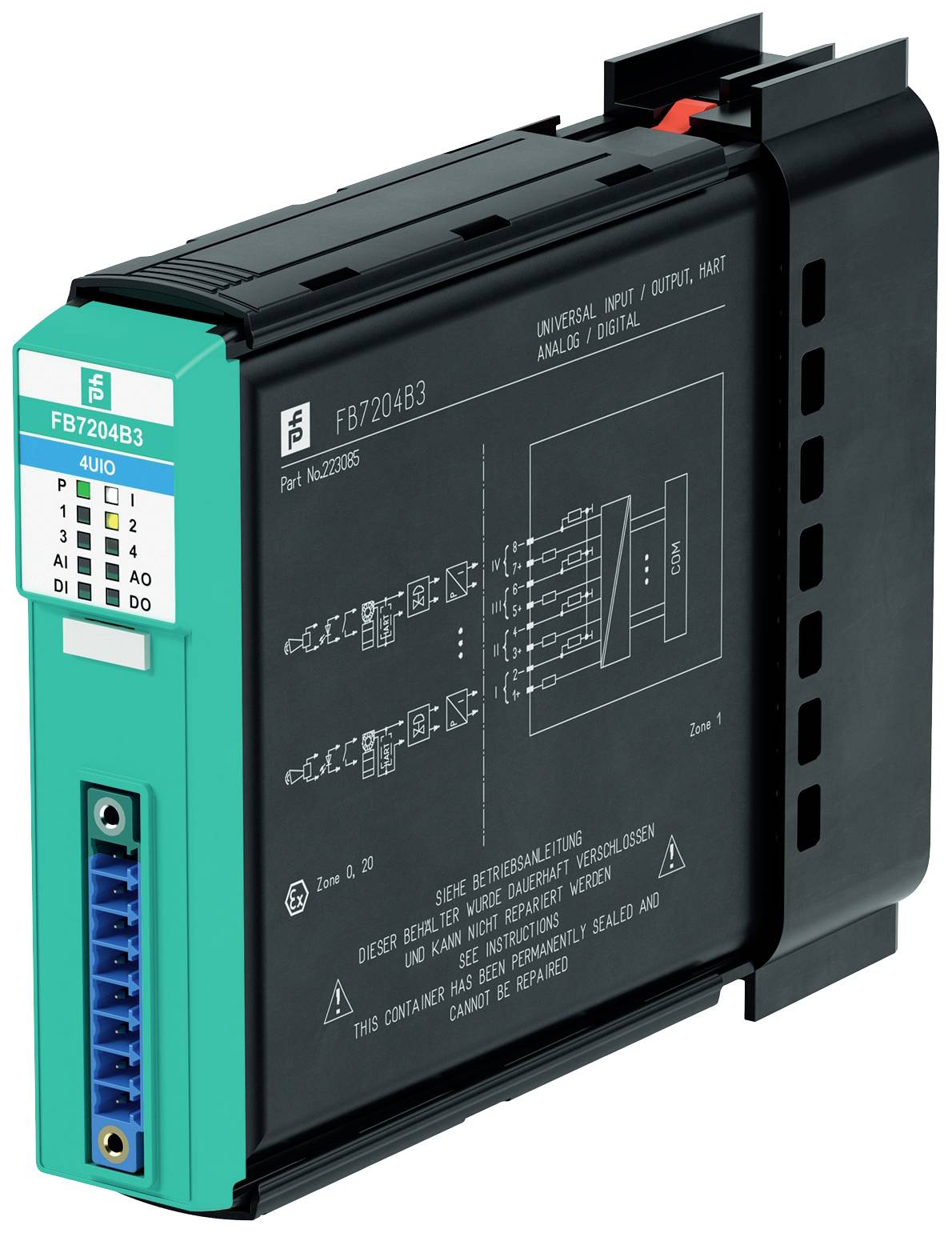

Pepperl+Fuchs 223085 FB7204B3 I/O-Modul

Beschreibung

Baureihe FB; Universal Analog Ein-/Ausgang; Ex ia; HART, 15V (AI); 750 Ohm (AO); Inst.in Zone 1/ Zone 21; belegt 1 Steckplatz; 4-kanalig; Leitungsüberwachung (LFD)

Eigenschaften

Steckplätze
Belegte Steckplätze: 1
Versorgung
Anschluss: Backplane-Bus
Bemessungsspannung: Verwendung nur in Verbindung mit den Netzteilen FB92**
Verlustleistung: 2 W
Leistungsaufnahme: 3 W
Interner Bus
Anschluss: Backplane-Bus
Schnittstelle: herstellerspezifischer Bus zum Standard-Buskoppler
Analogeingang
Anzahl der Kanäle: 4
Geeignete Feldgeräte
Feldgerät: Druckmessumformer
Feldgerät [2]: Durchflussmessumformer
Feldgerät [3]: Füllstandsmessumformer
Feldgerät [4]: Temperaturmessumformer
Feldgeräteanschaltung
Anschluss: 2-Draht-Transmitter
Anschluss: Klemmen 1+, 2-; 3+, 4-; 5+, 6-; 7+, 8-
Transmitterversorgungsspannung: min. 15 V bei 20 mA ; 21,5 V bei 4 mA
Eingangswiderstand: 15 Ω
Leitungsfehlerüberwachung: kanalweise ein-/abschaltbar im Konfigurationstool , parametrierbar im Konfigurationstool
Leitungskurzschluss: Werkseinstellung: > 21 mA parametrierbar im Bereich 0 ... 22 mA
Leitungsbruch: Werkseinstellung: < 3,6 mA parametrierbar im Bereich 0 ... 22 mA
HART-Kommunikation: ja
HART-Sekundärvariable: ja
Analogausgang
Anzahl der Kanäle: 4
Geeignete Feldgeräte
Feldgerät: Proportionalventil
Feldgerät [2]: I/P-Wandler
Feldgerät [3]: Vor-Ort-Anzeige
Anschluss: Klemmen 1+, 2-; 3+, 4-; 5+, 6-; 7+, 8-
Strom: 0 ... 20 mA kurzschlussfest
Leitungsfehlerüberwachung: kanalweise ein-/abschaltbar im Konfigurationstool , parametrierbar im Konfigurationstool
Leitungskurzschluss: Werkseinstellung: < 50 Ω parametrierbar im Bereich 0 ... 26 mA
Leitungsbruch: Abweichung vom eingestellten Ausgangswert > 0,5 mA
Last: max. 750 Ω bei 20 mA
HART-Kommunikation: ja
HART-Sekundärvariable: ja
Watchdog: Ausgang aus 0,5 s nach gravierendem Fehler
Binäreingang
Anzahl der Kanäle: 4
Sensoranschaltung
Anschluss [2]: potenzialfreier Ko
