Camille Bauer 172685 Trennverstärker 1St.

Überblick

Galvanische 4-Wege-Trennung (1500 V AC) zwischen Versorgung, Eingang, Ausgang 1 und Ausgang 2
Eingang programmierbar über DIP-Schalter für Strom, Spannung, Temperatur (RTD, TC) oder Potentiometer
2 unabhängige Ausgänge programmierbar über DIP-Schalter für Stromausgang (aktiven und passiven) und Spannungsausgang
Stromversorgung des Sensors bei Eingang Strom (max. 17 V DC)

Beschreibung

DC-Signalverdoppler (Strom/Spannung)

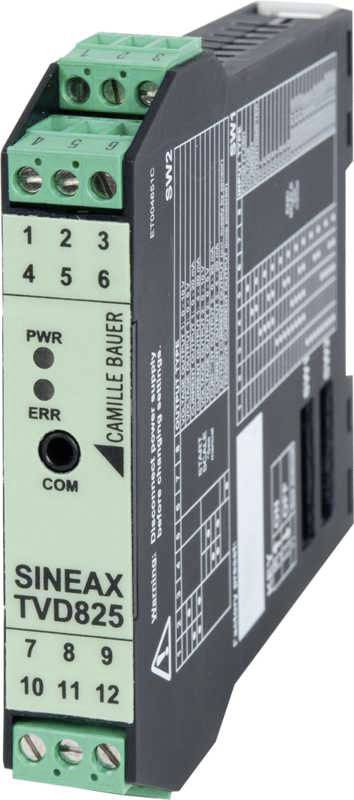

Der Trennverstärker/ Signalverdoppler SINEAX TVD825 hat die Aufgabe, Signale voneinander galvanisch zu trennen, sie zu verstärken und / oder in einen anderen Pegel oder in eine andere Signalart (Strom oder Spannung) umzusetzen.

Eigenschaften

Eingang (1x)
Spannung:
0...10 V, min. Eingangsimpedanz: 120 kΩ
Strom:
0...20 mA, max. Eingangsimpedanz: 50 Ω

Widerstandsthermometer:
Pt100, Pt500, Pt1000, Ni100 / Messung 2, 3, 4 Leiteranschluß
Thermoelement:
Type J, K, R, S, T, E, B, N
Potentiometer: 1 kΩ...100 kΩ

Ausgang (2x)
Spannung:
0...10 V, min. Bürde: 20 kΩ
Strom:
0...20 mA (aktiv/passiv), max. Bürde: 600 Ω

Lieferumfang

• 1x DC-Signalverdoppler Sineax TVD825
• 1x Betriebsanleitung

Stichwörter

04053199980857, Camille Bauer, 172685, steuerungstechnik, regelungstechnik, automation
