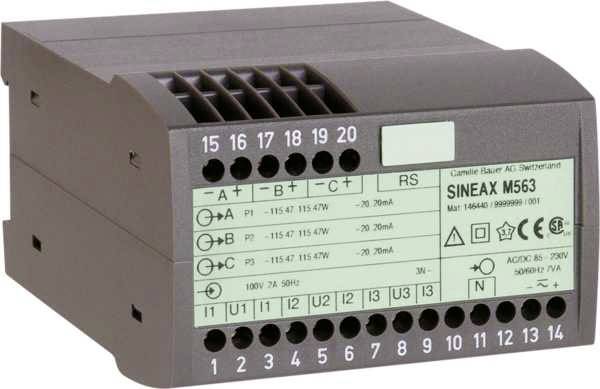

Camille Bauer 146458 Analogwandler 1St.

Überblick

Analoger Strom- oder Spannungsausgang, programmierbare Kennlinie
Anwendung (Netzform) programmierbar
Nennstrom: 1...6 A
Nennspannung: 57 ... 400 V (L-N) bzw. 100...693 V (L-L)
Genauigkeit: Klasse 0,5
Software mit Passwortschutz zur Programmierung, Datenanalyse, Simulation
AC-/DC-Netzteil mit sehr grossem Toleranzbereich
Hutschienenmontage
Hielfsenergie 24 - 60 V AC/DC (DC – 15 … + 33% / AC ± 15%)

Beschreibung

Der SINEAX M 563 ist ein programmierbarer Messumformer mit einer RS 232 C Schnittstelle. In der Ausführung M563 erfasst das Gerät 3 Messgrösse, die galvanisch getrennt an drei analogen Ausgängen zur Verfügung steht. Die RS 232-Schnittstelle am Messumformer dient dazu, mittels PC und Software sowohl die Programmierung vornehmen als auch interessante Zusatzfunktionen abrufen zu können. Programmieren lassen sich, um die wichtigsten Parameter zu nennen: alle üblichen Anschlussarten, die Messgrössen, die Bemessungswerte der Eingangsgrössen, das Übertragungsverhalten
für jede Ausgangsgrösse usw. Zu den Zusatzfunktionen zählen u.a.: die Anzeige und Aufzeichnung der Messwerte auf dem PC-Monitor mit Speicher- und Auswertefunktionen, die Simulation der Ausgänge sowie der Druck von Typenschildern.

Der Messumformer erfüllt die wichtigen Anforderungen und Vorschriften hinsichtlich Elektromagnetischer Verträglichkeit EMV und
Sicherheit (IEC 1010 bzw. EN 61 010). Er ist nach Qualitätsnorm ISO 9001 entwickelt, gefertigt und geprüft.

Eigenschaften

Strom, Spannung (rms), Wirk-/Blind-/Scheinleistung
cosϕ, sinϕ, Leistungsfaktor
Effektivwert des Stromes mit grosser Einstellzeit (Bimetallmessfunktion)
Schleppzeigerfunktion für die Messung des IBs
Frequenz
Mittelwert der Ströme mit Vorzeichen der Wirkleistung (nur Netz)

Lieferumfang

• 1x Messwertumformer Sineax M563
• 1x Betriebsanleitung für SINEAX M561/M562 bzw. M563, dreisprachig: Deutsch, Französisch, Englisch
• 1x leeres Typenschild zum Eintragen der programmierten Daten
