Benning PV 1000 SET 11002373 Werkzeugset

Überblick

Bestehend aus Benning PV-S 1500, IT 100, CM 3-PV, L-Boxx 136, Schaumstoff

Beschreibung

BENNING PV 1000 SET.
Ideal für die Inbetriebnahme- und Wiederholungsprüfung von PV-Systemen bis 1000 V gemäß DIN EN 62446-1 (VDE 0126-23-1) und DIN EN 62446-2 (VDE 0126-23-2) mit Prüfverfahren Kategorie 1. Perfekt verstaut in der praktischen L-Boxx®. Einfache Bedienung für die sichere und zuverlässige Prüfung.

Messungen: Leerlaufspannung (Uo/c) bis 1500 V DC über 4 mm Sicherheitsbuchsen (PV-Kurzschlussschalter, BENNING CM 3-PV), Kurzschlussstrom (Is/c) bis 23 A DC (bei 1500 V) sicher schalten, messbar über Kurzschlussbrücke (MC4 kompatibel) und Strommesszange, Isolationswiderstand (Riso) über 4 mm Sicherheitsstecker (PV-Kurzschlussschalter, BENNING IT 100), Isolationswiderstand bei Kurzschluss und im Leerlauf des PV-Strangs messbar.

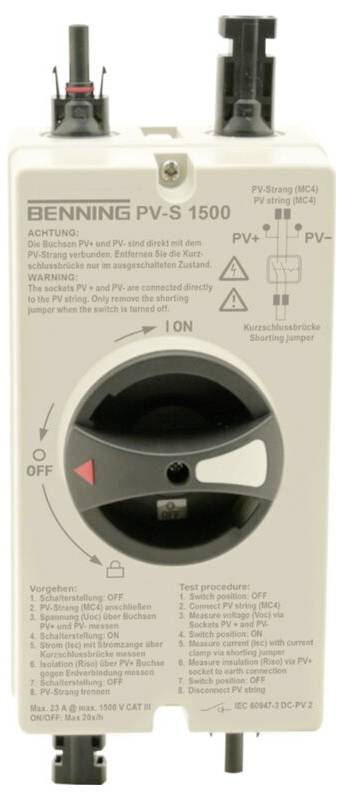

BENNING PV-S 1500: PV-Kurzschlussschalter mit verriegelbarer Aus-Stellung gegen unbefugtes Bedienen, Anschluss des PV-Strangs über MC4 kompatible Steckverbinder, 4 mm Sicherheitsbuchsen zur Messung der Leerlaufspannung und des Isolationswiderstands, Kurzschlussbrücke mit MC4 kompatiblen Steckverbinder, CAT IV 1000 V, CAT III 1500 V. BENNING IT 100 Isolations- und Widerstandsmessgerät für Niederohm- (60 Ω), Isolationswiderstands- (20 GΩ, Prüfspannung 50 V - 1000 V), Widerstands- (200 mA Prüfstrom), Spannungsmessung, Polarisationsindex (PI), dielektrischer Absorptionsgrad (DAR), mit roter LED für Prüf-/ Fremdspannung, automatische Entladung, Nullabgleich, Lock, CAT IV 600 V.

BENNING CM 3-PV: TRUE RMS Stromzange mit Strom- (400 A), Spannungs- (100 V AC/ 1500 V DC), Widerstands-, Frequenz-, Kapazitätsmessbereichen, Durchgangs- und Diodenprüfung, INRUSH, Tiefpassfilter, Voltsensor, Cordless-Link für kompatible PV-Tester (PV 125, PV 225), Zangenöffnung max. 30 mm, CAT IV 1000 V.

Lieferumfang

• Benning PV-S 1500 PV-Kurzschlussschalter für 1500 V Systeme (11002374)
• Benning IT 100 Isolations- und Widerstandsmessgerät (044107)
• Benning CM 3-PV Stromzange für PV-Anlagen mit 1500 V DC Systemspannung (11001235)
• robuste L-BOXX 136 mit passendem und vorkonfektioniertem Rasterschaumstoff aus dem Sortimo- System.
